停車場紅綠燈控制器
系統簡介：
本系統是基于微處理器技術設計的專門用于停車場系統通道的紅綠燈控制，以保證通道的有序通行；包括車輛檢測，行駛方向判定，邏輯判斷，紅綠燈控制等。
車道紅綠燈系統工作原理如下：
通過使用紅綠燈控制器，紅綠燈和地感等設備實現單通道雙向車流的通行管制。
如：設僅一車之寬的通道兩端為A端與B端。A、B兩端各鋪設一個地感線圈，各安裝一套紅綠燈。平常狀態無車時，A、B兩端均亮綠燈；當有車先壓到A端地感時，B端亮紅燈，當該車通過窄通道到達B端地感時，B端恢復為綠燈；相反的，當有車先壓到B端地感時，A端亮紅燈，當該車通過窄通道到達A端地感時，A端恢復為綠燈。
本紅綠燈系統設有計數功能。即當有N輛車通過A端地感駛向B端時，B端亮紅燈，B端地感計數通過了N輛車后，才恢復為綠燈。
本紅綠燈系統設有自動復位功能。當有車誤觸發A端或B端地感而引起另一端亮紅燈時，超時后A、B兩端均自動恢復為綠燈

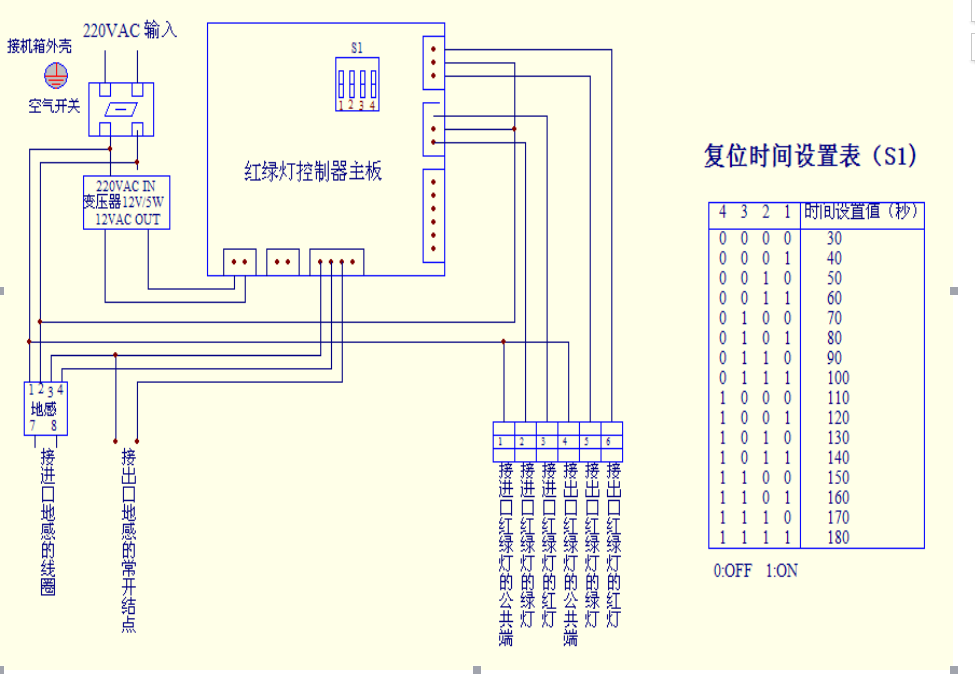

控制板接線圖：
